AC2301-PGHSD · WiFi prekidač / WiFi Switch

Data sheet

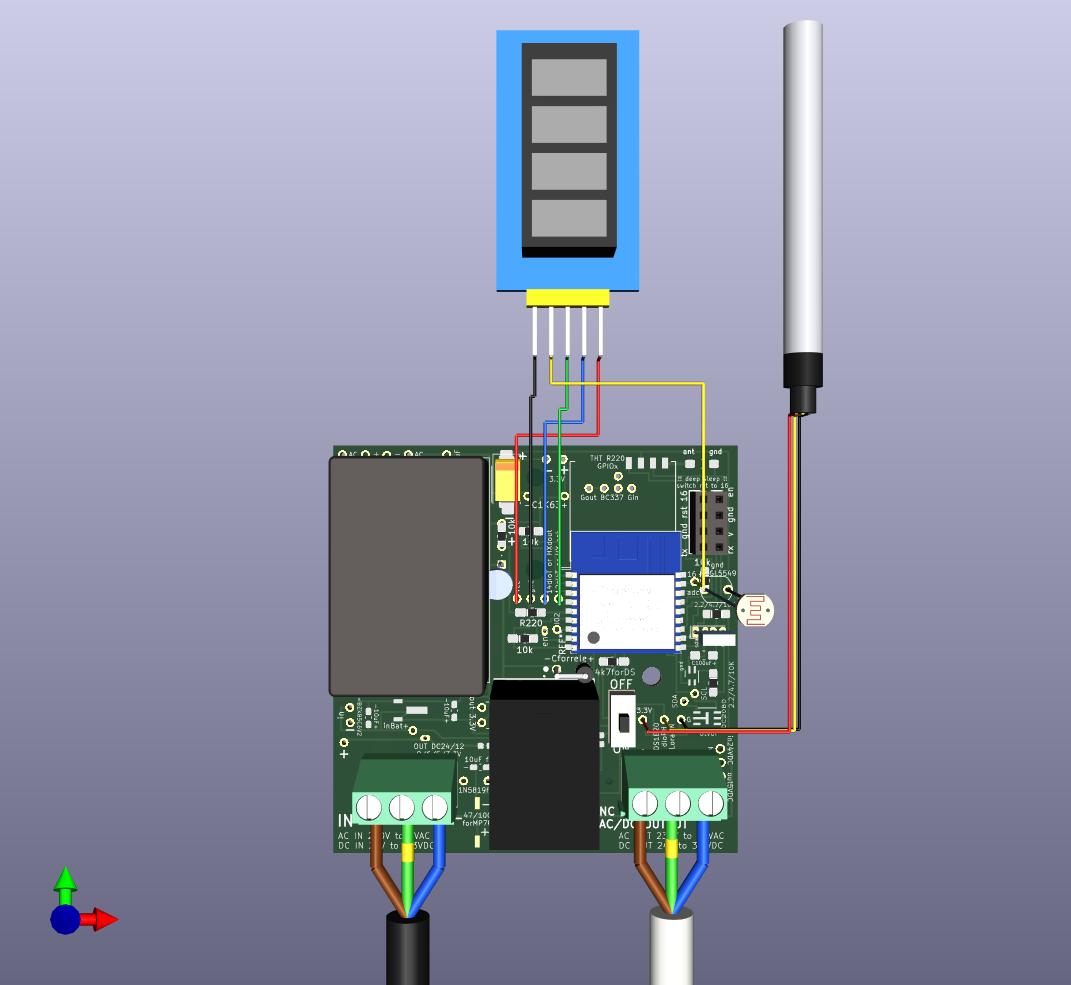

3D prikaz pločice AC2301 — prednja strana

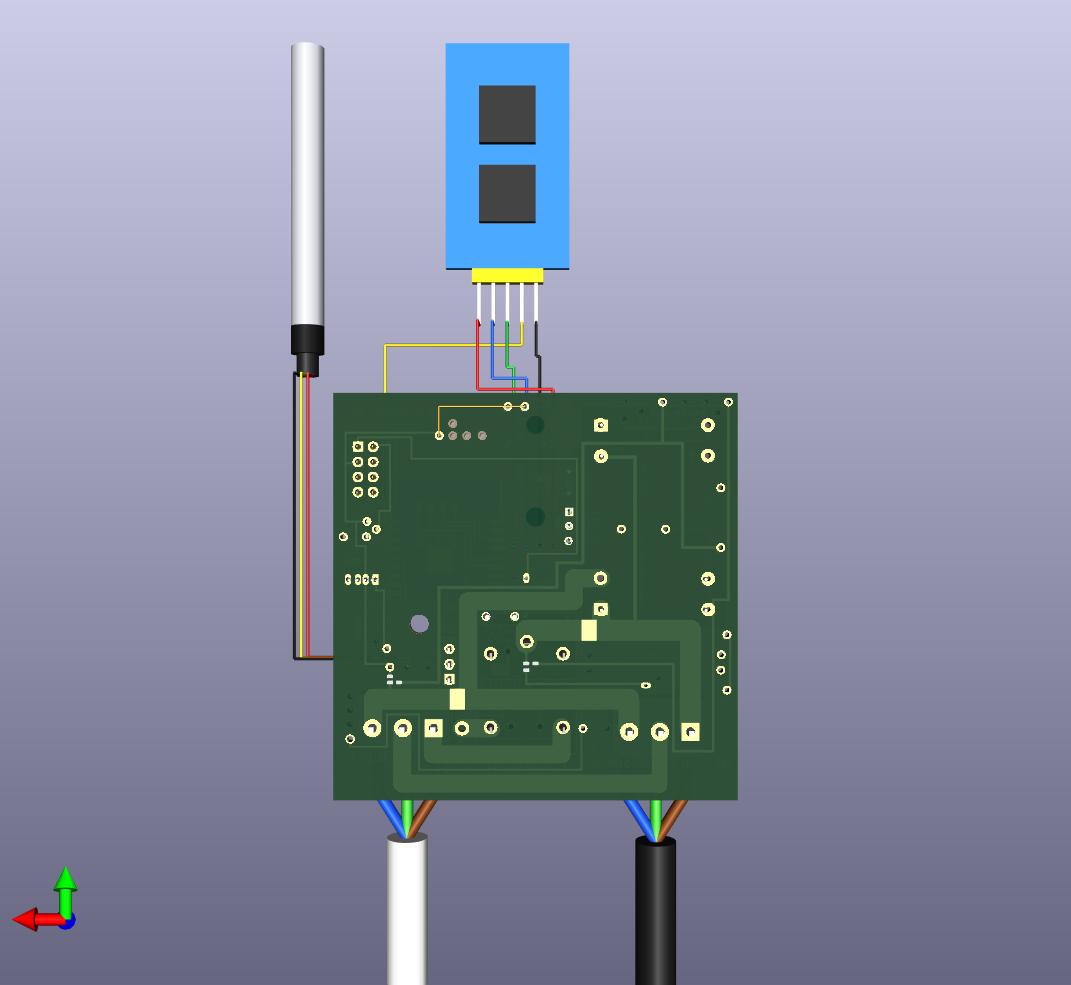

3D prikaz pločice AC2301 — stražnja strana

Baza proizvoda AC2301 (referentni model) iz koje se izvode sve izvedbe — na slici su i dijelovi koji u izvedbi PGHSD nisu ugrađeni. / AC2301 product base (reference model) from which all versions are derived — parts not fitted in the PGHSD version are also shown.

Blok dijagram / Block diagram

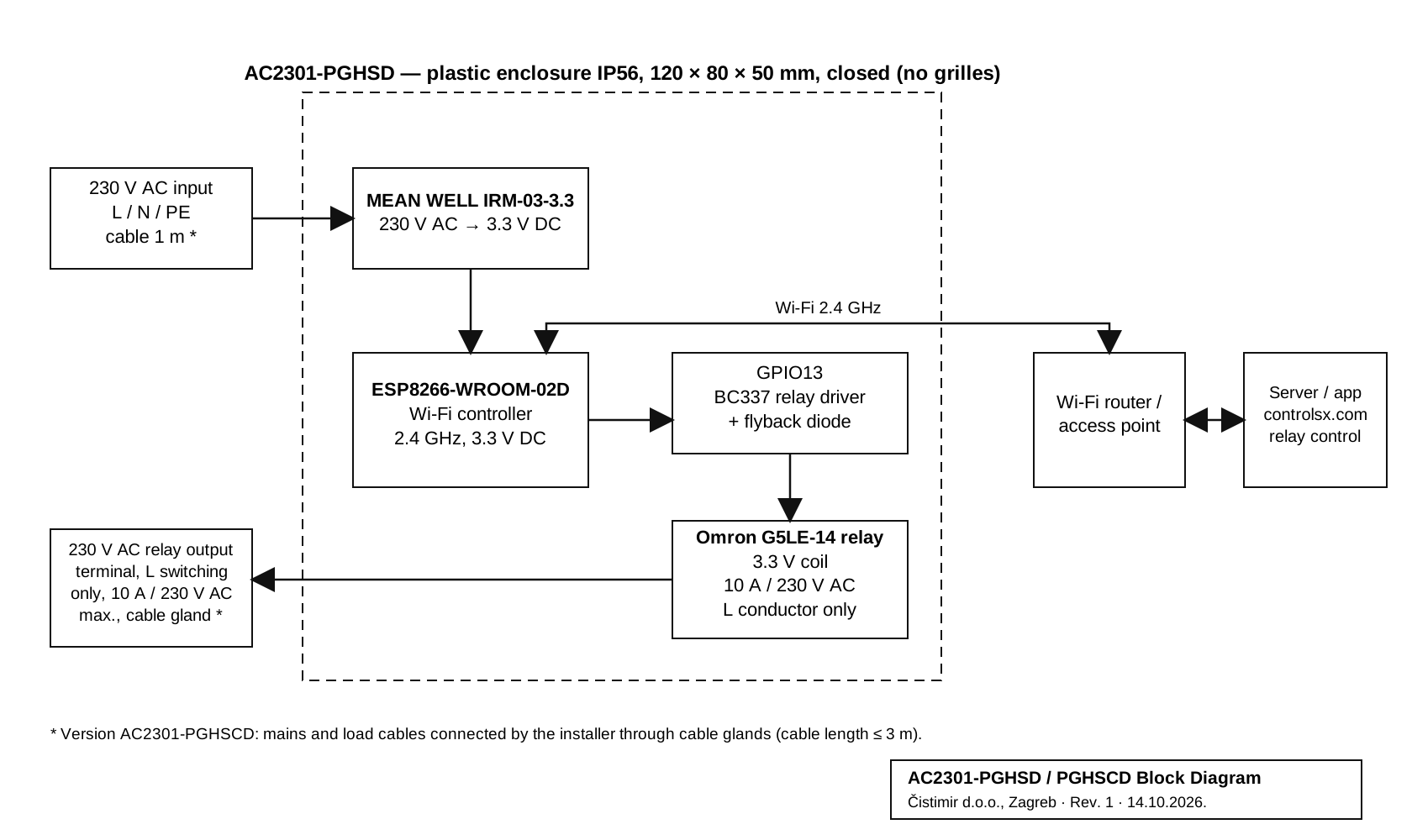

Blok dijagram AC2301

Električna shema / Schematic

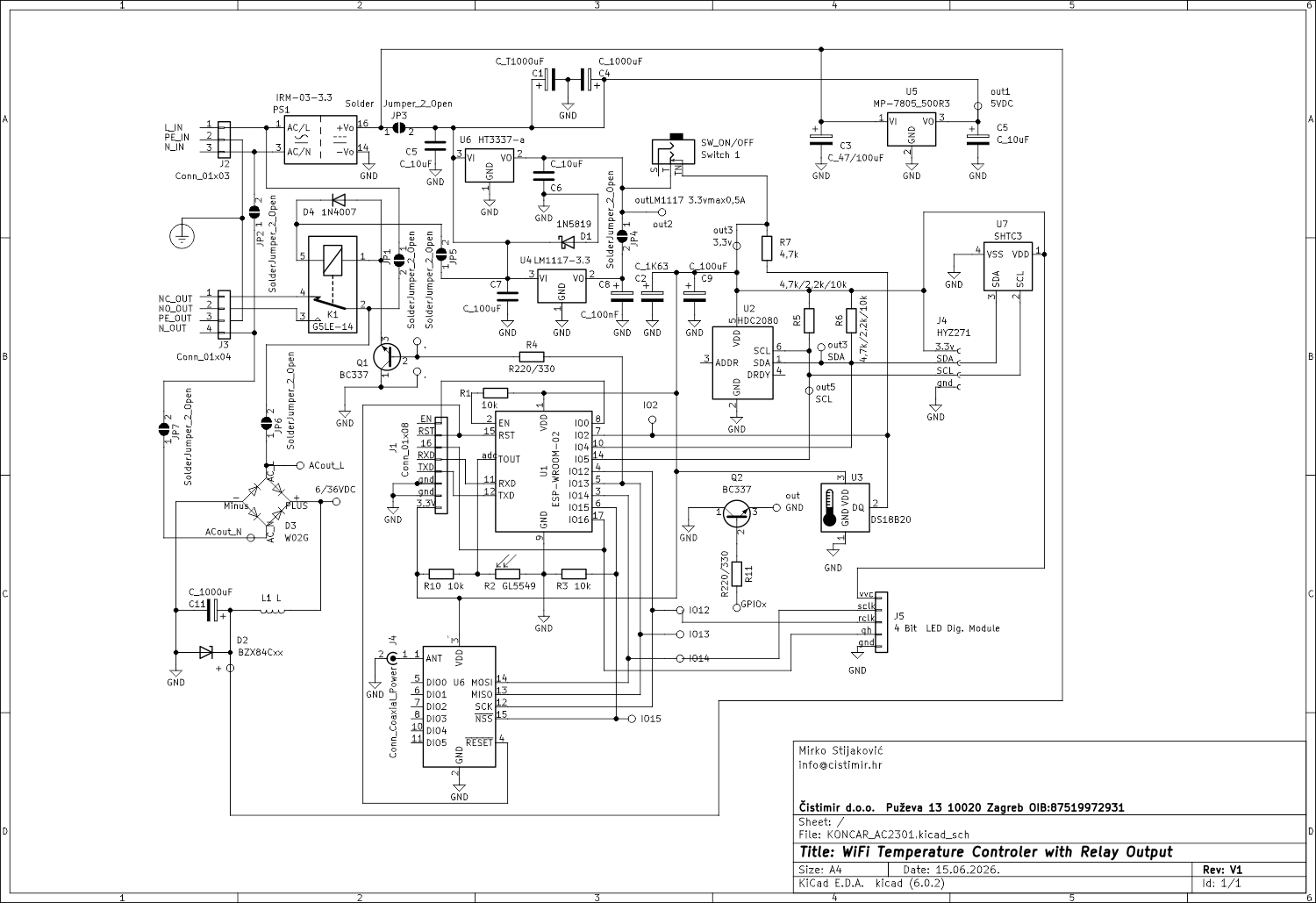

Električna shema AC2301

Shema prikazuje bazu proizvoda AC2301 (referentni model). / The schematic shows the AC2301 product base (reference model).

Ispitivanja u akreditiranom laboratoriju / Accredited laboratory testing

EMC, radijska i sigurnosna ispitivanja (EN IEC 62368-1) provedena u neovisnom akreditiranom laboratoriju — zahtjevi normi zadovoljeni. / EMC, radio and safety testing (EN IEC 62368-1) performed at an independent accredited laboratory — all requirements satisfied.

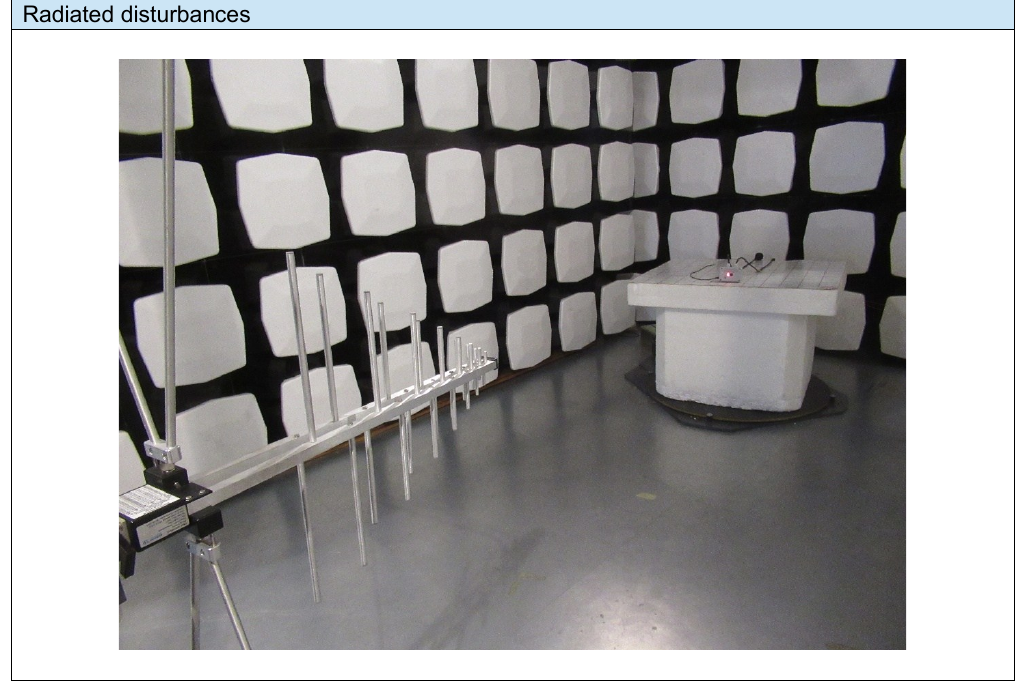

Mjerenje zračenih smetnji u anehoičnoj komori

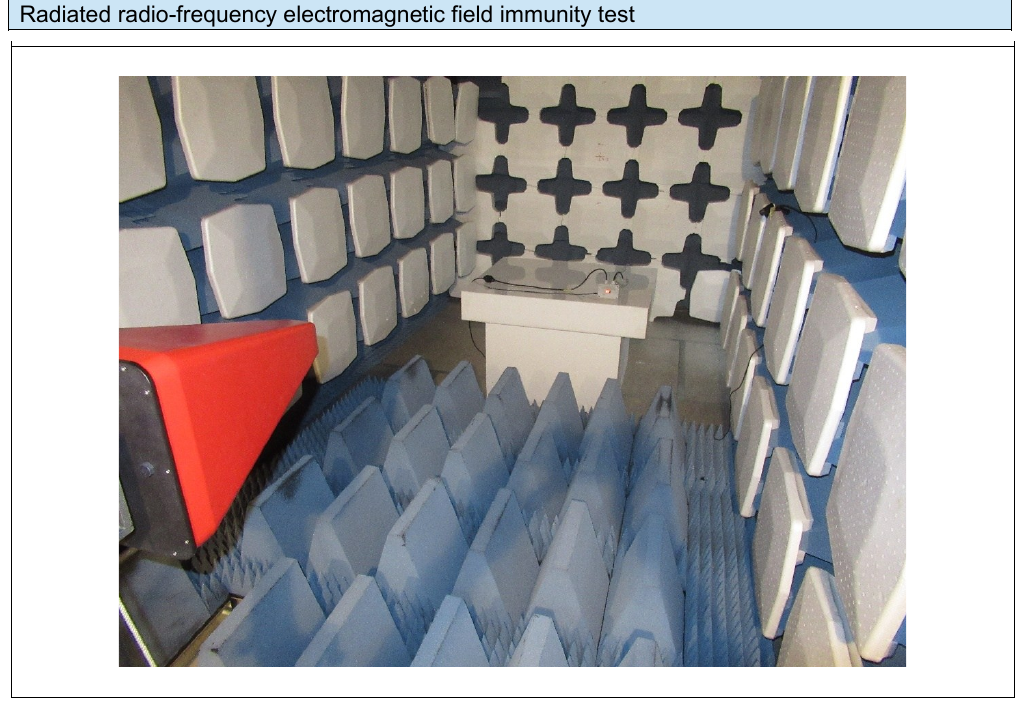

Ispitivanje otpornosti na RF polje

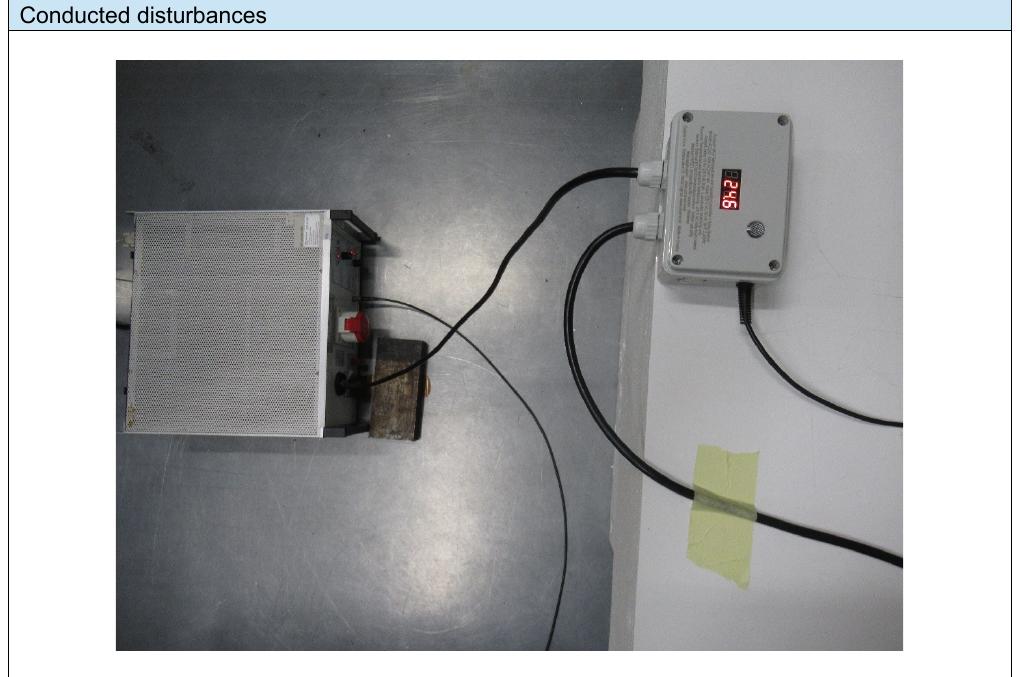

Mjerenje vođenih smetnji

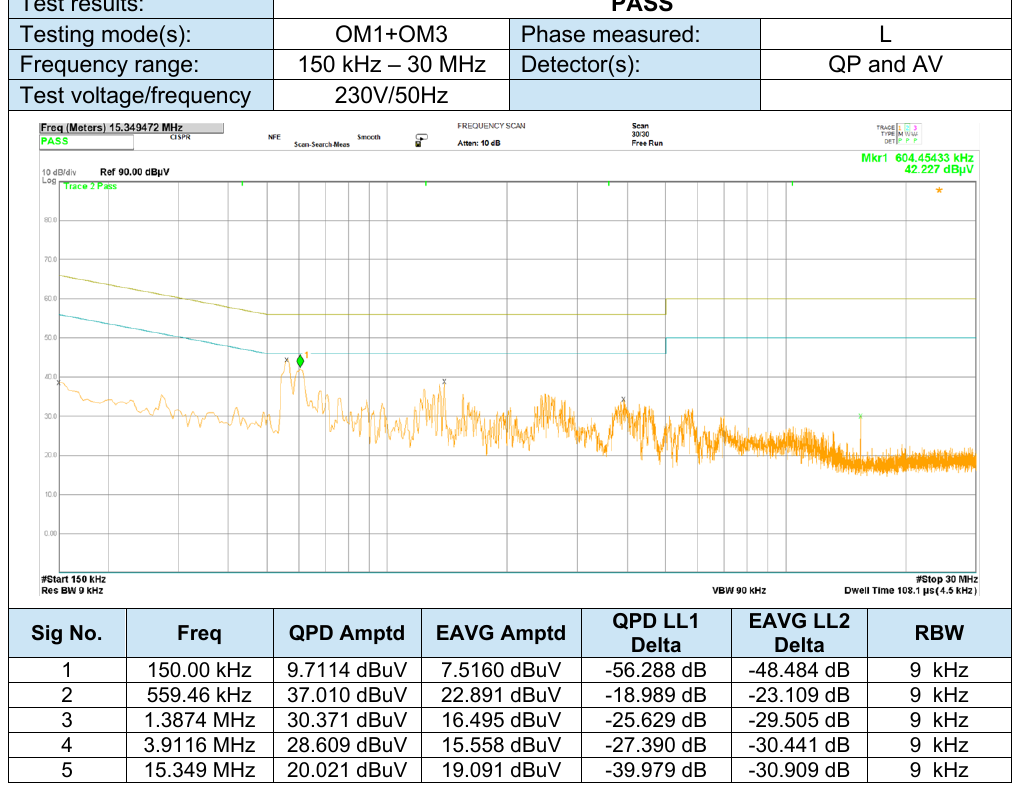

Rezultat mjerenja vođenih smetnji — PASS

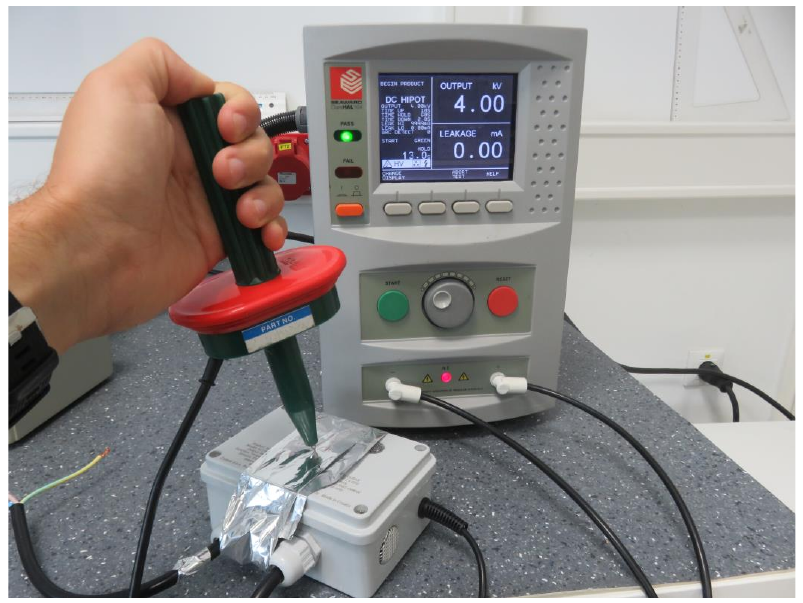

Ispitivanje električne sigurnosti ispitnom sondom, 4 kV

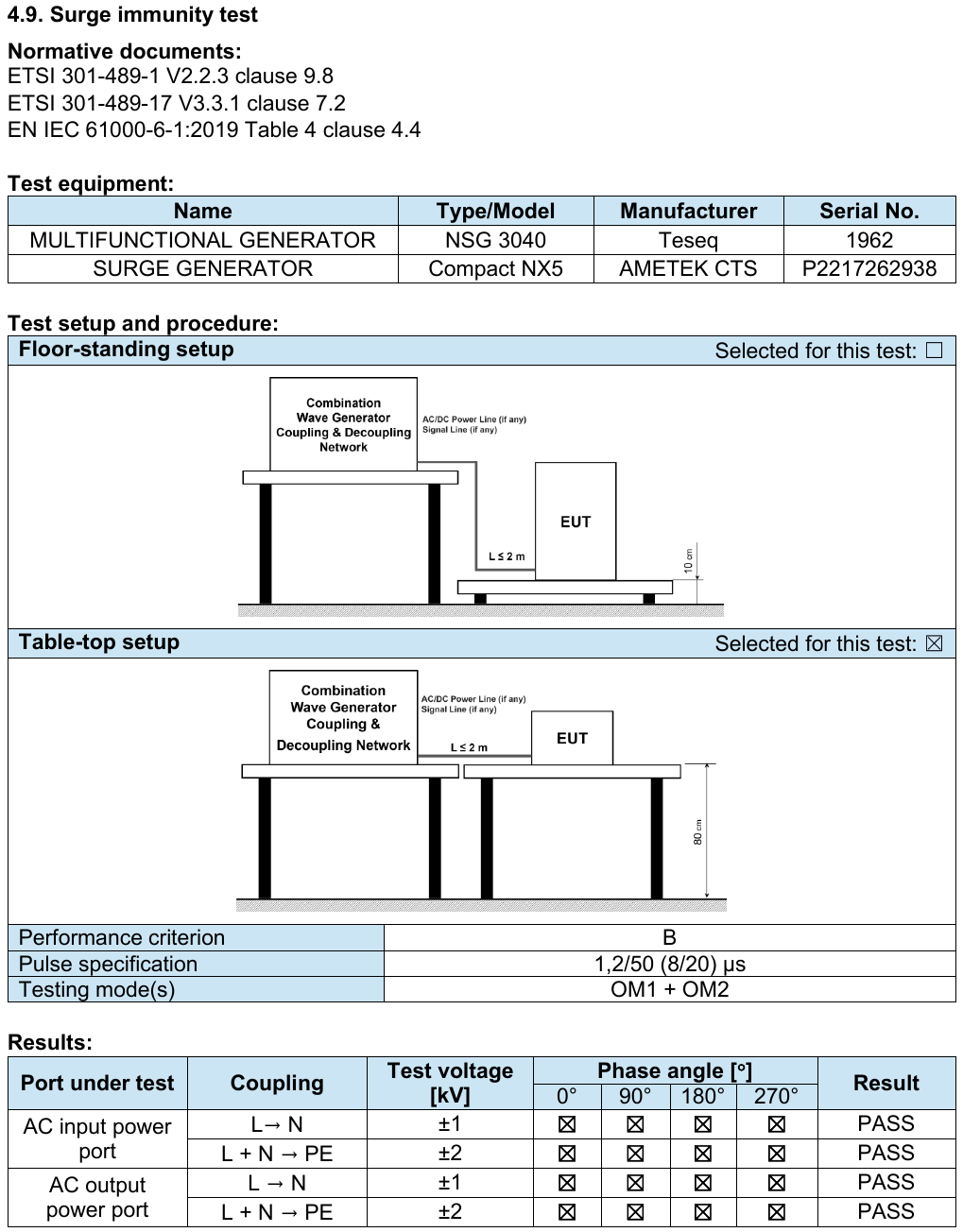

Surge test — svi rezultati PASS
⚡ Električne karakteristike ✅ RoHS izjava (PDF) Stranica proizvoda
