Daljinsko uključivanje i isključivanje trošila 230 V / 10 A putem web aplikacije na www.controlsx.com
A. Prije početka
Svi pristupni podaci predaju se uz uređaj. Podaci Wi-Fi mreže su podaci vašeg routera.
Access point — mreža uređaja (prikazat će se u popisu mreža)
Pristupni podaci
Lozinka stranice za podešavanje = Switch id (10 znakova)
Pristupni podaci
Naziv vaše Wi-Fi mreže (SSID)
Vaš router
Lozinka vaše Wi-Fi mreže
Vaš router
Adresa web aplikacije
www.controlsx.com
ID prekidača (Switch id) za registraciju u web aplikaciji
Pristupni podaci
E-mail i lozinka za web aplikaciju
Odabirete sami pri registraciji
Mreža uređaja otvara se samo dok uređaj nije spojen na vašu Wi-Fi mrežu (prvo puštanje u rad ili promjena mreže) i gasi se sama: ako se nitko ne spoji unutar 60 sekundi, ili ako tijekom podešavanja 2 minute nema nikakve radnje na stranici. Nakon gašenja uređaj pokušava na Wi-Fi mrežu; ne uspije li, mreža uređaja ponovno se otvara. Zato prvo pripremite mobitel ili računalo i podatke iz tablice, pa tek onda uključite uređaj. Spremljene postavke ostaju i ako postupak prekinete.
B. Spajanje na uređaj
Priključite uređaj na napajanje 230 V AC.
Na popisu Wi-Fi mreža odaberite mrežu uređaja i kliknite Connect .

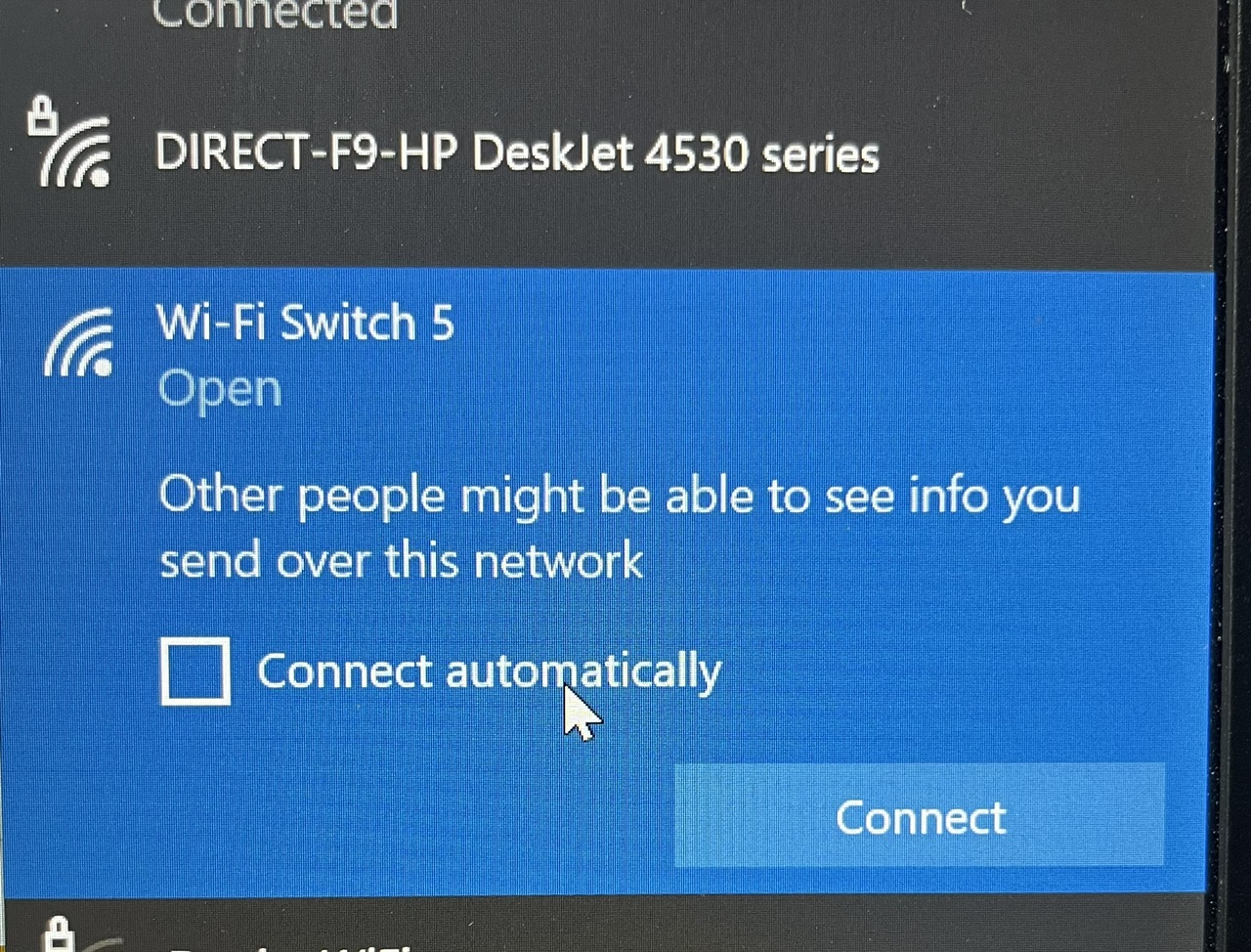

Slika 1 — Mreža uređaja u popisu Wi-Fi mreža (primjer s računala)
Stranica uređaja otvara se sama. Ako se ne otvori, otvorite web preglednik i upišite bilo koju adresu (npr. setup.com) — uređaj vas preusmjerava na svoju stranicu.
Upišite lozinku uređaja — Switch id iz pristupnih podataka — i potvrdite.
Slika 2 — Početna stranica uređaja (unos lozinke)
C. Obavezno podešavanje — Wi-Fi mreža
Bez ovog koraka uređaj se ne spaja na internet i ne može se povezati s web aplikacijom.
Wi-Fi ssid — upišite naziv svoje Wi-Fi mreže.
Wi-Fi password — upišite lozinku svoje mreže, zatim kliknite Submit.

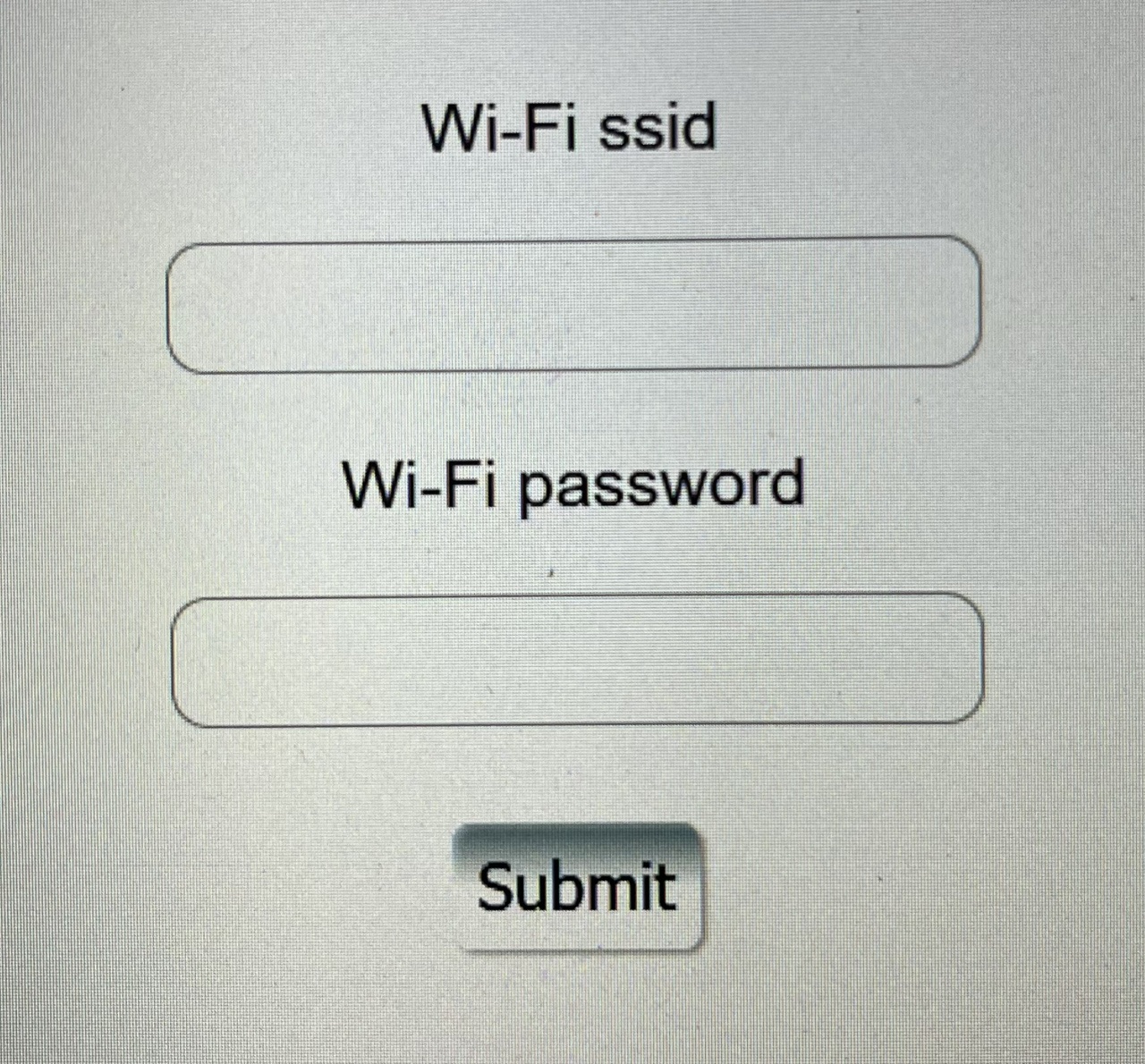

Slika 3 — Unos naziva i lozinke Wi-Fi mreže
Nakon spremanja odspojite mobitel/računalo s bežične mreže uređaja. Uređaj gasi svoju mrežu i sam se spaja na upisanu Wi-Fi mrežu te povezuje s web aplikacijom.
Upišite e-mail, lozinku i potvrdu lozinke, pa kliknite Next.

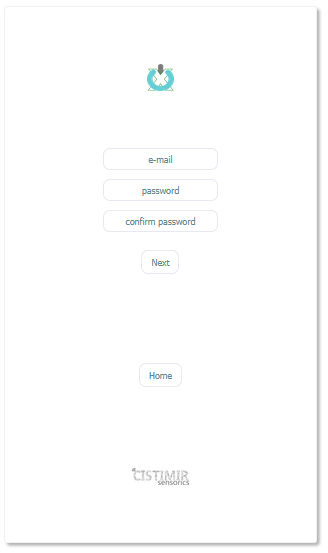

Slika 5 — Registracija računa
Upišite device id (Switch id iz pristupnih podataka) i kliknite Finish. Aplikacija otvara vaš korisnički račun i povezuje prekidač s njim, te prilikom registracije automatski ulazite u aplikaciju.

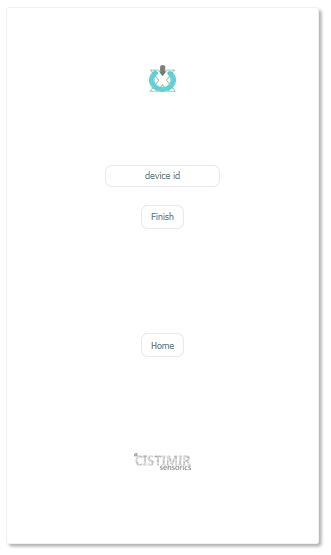

Slika 6 — Povezivanje prekidača s računom

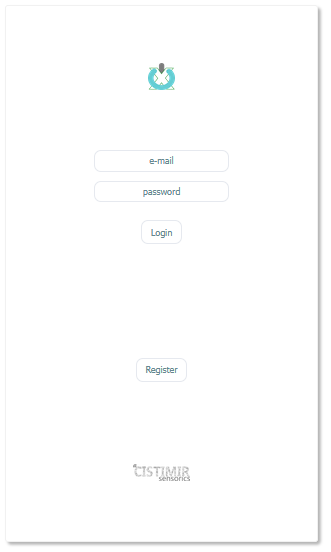

Ukoliko ste se već ranije registrirali, prijavite se e-mailom i lozinkom. (Login).
E. Upravljanje prekidačima

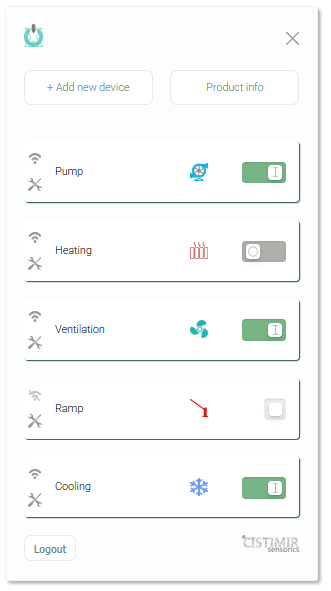

Na početnom zaslonu prikazani su svi vaši prekidači: naziv, ikona, status veze (prekrižena antena znači da uređaj trenutno nije na mreži) pa onda niti sklopka za uključenje/isključenje. Klik na sklopku izvršava naredbu odmah; položaj sklopke prikazuje stvarno stanje.
Slika 7 — Početni zaslon
Gumbom + Add new device dodajete novi prekidač upisom njegovog Switch id-a; Product info otvara podatke o proizvodu; Logout je odjava.
F. Postavke prekidača

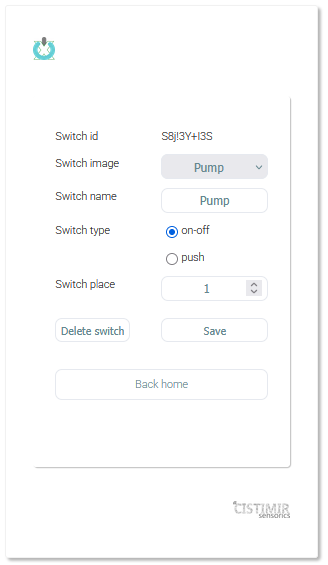

Klik na ikonu ključa pored prekidača otvara postavke:
Switch id — identifikacija uređaja (ne mijenja se),
Switch image — izbor ikone (Pump, Heating, Cooling...),
Switch name — naziv po želji,
Switch type: on-off — uređaj pamti stanje i nakon nestanka struje vraća se u zadnje stanje; push — stanje se ne pamti, nakon nestanka struje prekidač je isključen,
Switch place — redni broj (redoslijed na početnom zaslonu),
Save — spremanje izmjena; Delete switch — brisanje prekidača s računa; Back home — povratak.
Slika 8 — Postavke prekidača
G. Ako uređaj nije dostupan u aplikaciji
Mreža uređaja se stalno iznova pojavljuje — uređaj se ne uspijeva spojiti na vašu Wi-Fi mrežu. Spojite se na mrežu uređaja i provjerite naziv i lozinku mreže (koraci 5 i 6).
Mreža uređaja se ne pojavljuje, a prekidač nije dostupan — uređaj je spojen na Wi-Fi, ali server nije dostupan (npr. router bez interneta) ili prekidač nije povezan s računom. Provjerite internet i Switch id, zatim isključite i ponovno uključite uređaj.
Nakon povratka mreže uređaj se sam ponovno povezuje, bez ikakvog postupka korisnika.
Sigurnosne napomene: Uređaj je namijenjen unutarnjoj uporabi. Relejni izlaz prekida samo fazni vodič (L), najviše 10 A / 230 V AC. Na relej se ne spajaju uređaji čije neočekivano uključivanje ili isključivanje može ugroziti ljude ili imovinu. Trošila veće snage spajaju se preko odgovarajućeg sklopnika, a ugradnju izvodi ovlašteni električar.
Daljinsko uključivanje i isključivanje trošila 230 V / 10 A putem web aplikacije na www.controls.tools
A. Prije početka
Svi pristupni podaci predaju se uz uređaj. Podaci Wi-Fi mreže su podaci vašeg routera.
Access point — mreža uređaja (prikazat će se u popisu mreža)
Pristupni podaci
Access point — lozinka mreže uređaja
Pristupni podaci
Adresa stranice za podešavanje (unosi se u traku web preglednika)
192.168.4.1
Korisničko ime i lozinka za stranicu podešavanja (setup)
Pristupni podaci
Naziv vaše Wi-Fi mreže (SSID)
Vaš router
Lozinka vaše Wi-Fi mreže
Vaš router
Adresa web aplikacije
www.controls.tools
ID prekidača za registraciju u web aplikaciji
Pristupni podaci
E-mail i lozinka za web aplikaciju
Odabirete sami pri registraciji
Uređaj po uključenju odmah nudi mrežu za spajanje (Access point) i gasi je u dva slučaja: ako se nitko ne spoji unutar 90 sekundi, ili ako tijekom podešavanja 90 sekundi nema nikakve radnje na stranici. Zato prvo pripremite mobitel ili računalo i podatke iz tablice, pa tek onda uključite uređaj. Ako se mreža uređaja ugasi prije nego što završite, isključite i ponovno uključite napajanje i nastavite gdje ste stali — spremljene postavke ostaju.
B. Spajanje na uređaj
Priključite uređaj na napajanje 230 V AC.
Na popisu Wi-Fi mreža odmah odaberite mrežu uređaja i upišite Access point lozinku koju ste dobili s pristupnim podacima.
Slika 1 — Spajanje putem Access pointa (primjer s računala)
Otvorite web preglednik i upišite 192.168.4.1.

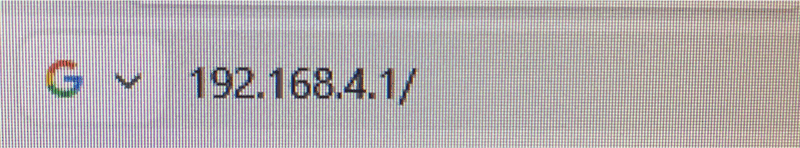

Slika 2 — Adresa stranice za podešavanje
Prijavite se korisničkim imenom i setup lozinkom iz pristupnih podataka i kliknite Log In setup.

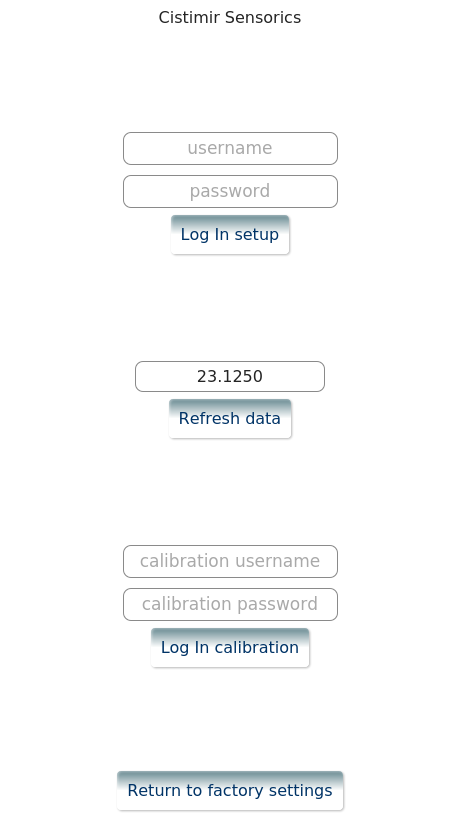

Slika 3 — Početna stranica uređaja
Prijava u kalibraciju i povratak na tvorničke postavke namijenjeni su serviseru.
C. Obavezno podešavanje — Wi-Fi mreža
Bez ovog koraka uređaj se ne spaja na internet i ne može se povezati s web aplikacijom.
WiFi SSID — upišite naziv svoje Wi-Fi mreže, najviše 19 znakova → Save new WiFi SSID
WiFi PASS — upišite lozinku svoje mreže, 8 do 19 znakova → Save new WiFi PASS

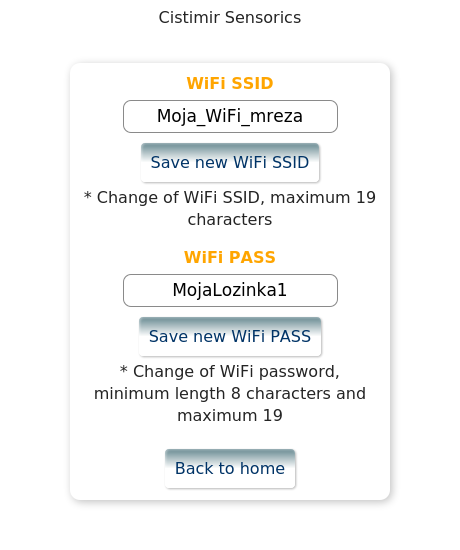

Slika 4 — Kartica WiFi SSID / WiFi PASS (vrijednosti u poljima su primjer)
Nakon svakog spremanja uređaj prikazuje potvrdu s upisanom vrijednošću; gumb Back to setup vraća na postavke.

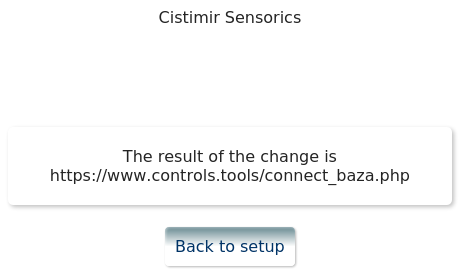

Slika 5 — Primjer potvrde nakon spremanja

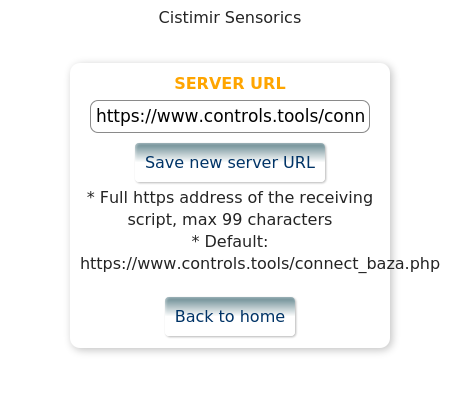

D. SERVER URL
Adresa web aplikacije s kojom se uređaj povezuje, već je upisana i prikazana je ispod polja. Mijenja se samo ako uređaj povezujete s vlastitom ili drugom web aplikacijom, na vama poznati URL.
Pravila: URL adresa mora početi s https://, najviše 99 znakova, bez razmaka i navodnika. → Save new server URL
Slika 6 — Kartica SERVER URL
E. Završetak podešavanja
Odspojite mobitel/računalo s mreže uređaja. Uređaj tada odmah izlazi iz načina podešavanja. Ako se ne odspojite, uređaj će se 90 sekundi nakon vaše zadnje radnje na stranici automatski pokušati spojiti na web aplikaciju.
Uređaj se zatim sam spaja na upisanu Wi-Fi mrežu i povezuje s web aplikacijom.
Uz uobičajene podatke (korisničko ime, e-mail, lozinka) unesite ID prekidača iz pristupnih podataka. Aplikacija tada automatski otvara vaš korisnički račun i povezuje prekidač s njim.
Nakon prijave prekidačem upravljate izravno iz aplikacije — uključenje i isključenje priključenog trošila.
G. Ako uređaj nije dostupan u aplikaciji
Mreža uređaja se stalno iznova pojavljuje, otprilike svake dvije minute — uređaj se ne uspijeva spojiti na vašu Wi-Fi mrežu. Spojite se na mrežu uređaja i provjerite WiFi SSID i WiFi PASS (koraci 5 i 6).
Mreža uređaja se ne pojavljuje, a prekidač nije dostupan — uređaj je spojen na Wi-Fi, ali server nije dostupan (npr. router bez interneta) ili prekidač nije povezan s računom. Provjerite internet i ID prekidača, zatim isključite i ponovno uključite uređaj.
H. Tvorničke postavke
Gumb Return to factory settings na početnoj stranici uređaja briše Wi-Fi podatke, adresu servera (vraća tvorničku) i spremljene postavke. Namijenjen je serviseru.
Sigurnosne napomene: Uređaj je namijenjen unutarnjoj uporabi. Relejni izlaz prekida samo fazni vodič (L), najviše 10 A / 230 V AC. Na relej se ne spajaju uređaji čije neočekivano uključivanje ili isključivanje može ugroziti ljude ili imovinu. Trošila veće snage spajaju se preko odgovarajućeg sklopnika, a ugradnju izvodi ovlašteni električar. U izvedbi bez tvornički ugrađenog kabela (AC2301-PGHSCD) mrežno napajanje i kabel trošila spaja instalater kroz uvodnice, duljina kabela najviše 3 m.
